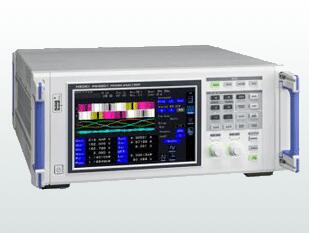

日置功率分析儀PW6001介紹
為了追求功率轉換效率，高精度、最大12ch的邁入新高度的HIOKI功率分析儀
功率基本精度±0.075%※1（※實現僅主機精度，加上電流傳感器精度達到±0.11%）
抗干擾性強且高穩定性（80dB/100kHz的CMRR, ±0.01%/℃的溫度特性）
還能準確測量變化大的負載，TrueHD 18bit
在保證最高精度的同時達到10ms的更新率（通過專用IC所有測量都是獨立并同時運算）
對于準確且穩定的效率測量很重要的一點：DC基本精度±0.07%
和以往機型相比擴大至10倍的寬頻帶和采樣率
最大12ch※2，實時連接2臺的同步功能
※2 6ch機型使用光連接線（最長500m）連接2臺，可以同步數據和波形。
無需示波器的波形分析，馬達分析專用觸發
帶寬1.5MHz，最大100次的寬頻諧波分析
基本參數
測量線路 單相2線，單相3線，三相3線，三相4線
輸入通道數 最大6ch，電壓/電流同時單位是1ch
（電壓測量部分：光絕緣輸入，電流測量部分：通過電流傳感器絕緣輸入）
測量項目
電壓（U）、電流（I）、有功功率（P）、視在功率（S）、無功功率（Q）、功率因數（λ）、相位角（φ）、頻率、效率（η）、損失、電壓紋波率（Urf）、電流紋波率（Irf）、電流累積（Ih）、功率累積（WP）、電壓峰值（Upk）、電流峰值（Ipk）
諧波測量：諧波有功功率等，運算次數從2～100次中選擇
波形記錄：電壓電流波形/馬達脈沖：平時5MS/s，馬達波形：50kS/s，16bit 記錄容量：1MW×（電壓+電流）× ch數 + 馬達波形
馬達分析（僅限PW6001-11~-16）：電壓、扭矩、轉數、頻率、轉差率、馬達效率
測量量程 電壓：6 V～1500 V, 8檔量程
電流(Probe1): 400 mA～1 kA（量程根據電流傳感器而變）
電流(Probe2): 100 mA～50 kA（量程根據電流傳感器而變）
功率：2.40000W～4.50000MW（根據電壓、電流傳感器而定）
頻率：0.1 Hz～2 MHz
同步頻率范圍 功率測量：0.1 Hz～2 MHz
諧波測量：45 Hz～66 Hz（IEC標準模式），0.1 Hz～300 kHz（寬頻模式）
數據保存間隔 間隔10ms~，從含諧波測量值在內的所有測量值中任意選擇，可保存至內存或U盤中
接口 U盤、LAN、GP-IB、RS-232C、外部控制、2臺同步
電源 AC 100 V～240 V, 50Hz/60 Hz, 200 VA
體積及重量 430 W × 177 H × 450 D mm, 14kg (PW6001-16時)
附件 使用說明書×1，電源線×1，D-sub25針連接頭×1（僅限PW6001-1x）
