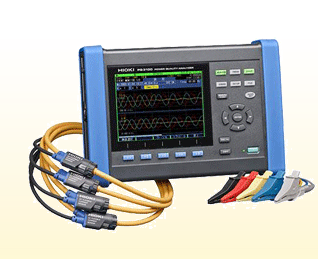

HIOKI這次發售了電能質量分析儀PQ3100。
現在，對于由于停電導致的電子設備的誤操作或故障等損害，為了查明其原因會進行電能質量的監測。這時就需要用到電能質量分析儀。這次新發售的PQ3100在可再生能源普及的形勢下，也能對直流的電能質量進行監測。而且，具備能夠簡單并準確接線和設置的“QUICK SET”功能，能夠滿足客戶的測量需求。
電能質量測量的必要性
由于電力電子設備的增加以及多樣化，因?yàn)橥ｋ妼?dǎo)致的電子設備的誤操作或故障等損害問題也隨之增加。為了有效的防止這類損害發生，需要詳細了解損害產生的原因。但是，調查項目眾多，對專業知識要求很高，所以事項特別花費時間的工作。通過使用電能質量分析儀，能夠正確且快速的發現損害產生的原因。
近年來，除了這些情況以外，太陽能發電或風力發電等的可再生能源在不斷普及中。而且，針對智能電網發展的一些項目也在驚醒匯總，針對逐漸復雜化的充電系統，更加需要進行嚴格的監測。另外，中國、印度、東南亞等新興國家，由于基礎建設的發展無法跟上經濟發展，因此電源環境的改善也不夠先進。因此，會經常發一些電源故障。
從這種情況來看，電能質量監視就更加有必要了。
電能質量分析儀PQ3100的特點
可以進行AC/DC的功率測量和電能質量檢測
正在普及之中的太陽能發電等可再生能源中需要進行直流(DC)測量。使用PQ3100搭配AC/DC自動調零電流傳感器，能夠長時間的準確正確測量交流(AC)甚至DC電流。
引導測量步驟的“QUICK SET”功能，能夠簡單并準確的進行接線和設置
PQ3100中安裝有引導進行簡單易懂的測量步驟的“QUICK SET”功能。使用該功能的話，即便容易出錯的接線以及設置都能準確完成。
記錄異常事件發生前后11秒的波形，有助于更加準確的分析原因
電源瞬間中斷的停電或電壓異常上升的“浪涌”等發生的話，能夠最長記錄異常發生前1秒和后10秒之間的波形。之前的產品(PW3198)的話能記錄下1秒間的波形，所以能夠從更長時間的波形中分析原因。
多樣的PC軟件，支持客戶的分析工作
在客戶用計算機中分析測量數據，并制作報告的基礎上，PQ3100標配了全新專用的應用軟件“PQ-ONE”?！癙Q-ONE”中在之前的軟件功能中新增加了統計功能。統計功能分日期、時間來可以顯示事件數。因此，很容易發現特定的時間帶或星期中發生的異常。
豐富的電流傳感器，滿足客戶的多種需求
PQ3100根據不同用途可以搭配10種電流傳感器(AC電流傳感器、AC柔性電流傳感器、AC/DC自動調零電流傳感器、AC泄漏電流傳感器)。因此，能夠滿足客戶的多種測量要求。
AC柔性電流傳感器(CT7044、CT7045、CT7046)和AC/DC自動調零電流傳感器(CT7731、CT7736、CT7742)能夠由PQ3100主機供電。不需要傳感器電源用的AC適配器/干電池，周邊的布線也變得很簡單，能夠進行長時間的測量。
對應CAT Ⅲ 1000V，使用溫度范圍-20～50℃
PQ3100的安全規格是CAT Ⅲ 1000V和CAT Ⅳ 600V(之前的產品PW3198僅對應CAT Ⅳ 600V)。
而且，使用溫度范圍也從PW3198的0～50℃，改成為-20～50℃，在低溫環境中也能測量。
1臺儀器記錄并分析電源故障，支持準確的電源分析
所有電壓、電流、功率、諧波、閃變等都按照時序同時測量（Ver.UP中帶閃變功能）
趨勢記錄的同時捕捉瞬間停電、電壓下降、頻率變化等所有電源異常情況
使用QUICK SET功能輕松掌握測量步驟
附件應用軟件PQ ONE能制作簡單的報告
最長可記錄事件發生前1秒，發生后10秒的波形
可長時間準確的測量DC電流（使用AC/DC自動調零電流傳感器）
電流傳感器電源由PQ3100主機供電
電能質量分析儀PQ3100基本參數
(精度保證期1年,調整后精度保證期1年)
測量線路 除了單相2線/單相3線/三相3線/三相4線以外，還可使用ch4測量電壓/電流 (所有通道都能對應AC/DC測量)
電壓量程 電壓測量1000.0 Vrms或DC, 瞬態測量2.200 kVpeak
電流量程 AC/DC 50.000 mA～5.0000 kA (根據所用傳感器的測量范圍而異)
功率量程 50.000 W～6.0000 MW (根據所使用電流量程和接線自動決定)
基本精度 電壓: 標稱電壓的±0.2%, 電流: ±0.1% rdg. ±0.1% f.s. + 電流傳感器精度，有功功率: DC ±0.5% rdg. ±0.5% f.s. + 電流傳感器精度
AC ±0.2% rdg. ±0.1% f.s. + 電流傳感器精度
測量功能 1. 瞬態過電壓: 200 kHz采樣
2. 頻率1波: 從1個波形進行運算
3. 電壓1/2有效值、電流1/2有效值： 每隔開半波半的1個波形運算
4. 浪涌、下陷、停電: 電壓1/2有效值時檢測
5. 沖擊電流: 每半波運算電流后的有效值時檢測
6. 頻率200 ms: 從10個波形·12個波形進行運算
7. 頻率10秒:從10秒間的波形進行運算
8. 電壓波形峰值，電流波形峰值
9. 電壓，電流，有功功率，視在功率，無功功率，有功電能，視在電能，無功電能，電費，功率因數，位移功率因數，電壓不平衡率，電流不平衡率
10. 電壓波峰因數，電流波峰因數
11. 諧波/相位角(電壓/電流), 諧波功率: 第0次～50次
12. 諧波電壓電流相位差: 第1次～50次
13. 總諧波畸變率(電壓/電流)
14.間諧波(電壓/電流): 第0.5次～49.5次
15. K因數(倍增率)
16. (Ver.UP) 瞬態閃變值: 符合IEC61000-4-15
17. (Ver.UP) ΔV10閃變，IEC閃變(短時間/長時間)
最長記錄時間 最長1年，最多記錄時間：9999件 × 365日
接口 SD/SDHC存儲卡, RS-232C, LAN (HTTP服務器功能), USB 2.0
顯示 6.5英寸TFT彩色LCD (640 × 480點)
電源 AC適配器Z1002 (100～240V, 額定1.7 A, 50/60 Hz)
電池組Z1003 (連續使用時間8小時，AC適配器連接進行充電，充電時間5小時30分)
體積及重量 300W × 211H × 68D mm, 2.5 kg (含電池組Z1003)
電能質量分析儀PQ3100附件 使用說明書×1, 測量指南×1, 電壓線L1000-05 ×1 (紅、黃、藍、灰、黑，鱷魚夾×5，螺旋管×5), 彩色螺旋管(用于區分鉗形傳感器顏色) ×套, 螺旋管×5, AC適配器Z1002 ×1, 背帶×1, USB連接線(1 m) ×1, 電池組Z1003 ×1, PQ ONE (軟件CD) ×1
