日置HIOKI
010-62973229 010-57107806 010-59436228

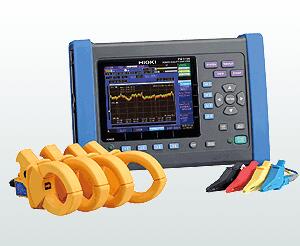

電能質量分析儀PW3198可同時記錄并分析電源問題，符合PQA的世界級標準
可按照全球標準檢查電能質量問題（IEC61000-4-30 ClassA）
連續進行高精度的測量（V：標準電壓的±0.1%，A和W：±0.2% rdg. ±0.1% f.s.）
安全規格CAT Ⅳ 600V
還可測量高次諧波成分，電壓測量高達80kHz的寬頻帶
寬量程輸入，可測量低電壓至1300V（三相4線間的電壓）高電壓
瞬間過電壓峰值最大6000V，可測量最高700kHz
多種接口（LAN、USB、SD卡）
使用GPS選件，可保證多臺儀器間的數據同步
PW3198主機無法單獨測量電壓。需要另外購買用于電流、功率測量的前世傳感器。若需要用計算機分析保存在SD卡中的測量數據并制作報告，需要另外購買軟件9624-50。
基本參數
測量線數 除了單相2線/單相3線/三相3線/三相4線，另外ch4測量電壓/電流（直流或交流）
電壓量程 ch1~ch3：電壓測量600.00Vrms，瞬間電壓測量峰值6.0000kV
ch：600.00Vrms或DC，瞬間電壓測量峰值6.0000kV
電流量程 AC500.00mA~5.0000kA（測量范圍根據使用的傳感器不同而不同）
功率量程 300.00W~3.0000MW（根據使用的電壓、電流量程自動決定）
基本精度 電壓：±0.1% rdg.
電流：±0.2% rdg. ±0.1% f.s. + 電流傳感器精度
有功功率：±0.2% rdg. ±0.1% f.s. +電流傳感器精度
測量功能
1,瞬間過電壓：2MHz采樣率
2,頻率1個波形：從1個波形開始運算 200kHz采樣率
3,電壓1/2有效值、電流1/2有效值：每錯開半個波形的1個波形運算
4,電壓上升、電壓下降、瞬間中斷：電壓1/2有效值時檢測
5,沖擊電壓：電壓1/2有效值時檢測
6,電壓波形比較：自動生成并比較判斷區域
7,瞬間閃變值：符合IEC61000-4-15
最長記錄時間 反復功能ON時：1年，最多記錄事件數：55000件（1周最多1000件）
反復功能OFF時：35天，最多記錄時間數：1000件
接口 SD/SDHC卡（最大32GB），RS-232C，LAN（HTTP服務器功能），USB2.0
顯示 6.5英寸TFT彩色LCD（640×480點）
電源 AC適配器Z1002（100~240V，額定1.7A，50/60Hz）電池組Z1003（連續使用時間180分鐘，通過連接AC適配器充電，充電時間為5小時30分）
體積和重量 300W× 211H× 68D mm, 2.6 kg（含電池組Z1003）
附件 SD存儲卡2GB Z4001×1，電壓線L1000×1（紅、黃、藍、灰、黑×4，鱷魚夾×8），AC適配器Z1002×1，電池組Z1003×1，吊帶×1，USB連接線×1，說明書×1，測量指南×1
8,頻率：從10個波形、12個波形開始運行 40~70Hz
9,頻率10秒間：從10秒間的波形開始運算 40~70Hz
10,電壓波形峰值、電流波形峰值
11,電壓、電流、有功功率、視在功率、無功功率、有功累積功率、無功累積功率、
功率因數、位移功率因數、電壓不平衡度、電流不平衡度
12,高次諧波（電壓/電流）：2k~80kHz頻帶
13,諧波/相位角（電壓/電流），諧波功率：第0次~第50次
14,諧波電壓電流相位差：第1次~第50次
15,綜合諧波畸變率（電壓/電流）
16,間諧波（電壓/電流）：第0.5次~第49.5次
17,K因素（倍增率）
18,V10閃變，IEC閃變（短/長）
最長記錄時間 反復功能ON時：1年，最多記錄事件數：55000件（1周最多1000件）
反復功能OFF時：35天，最多記錄時間數：1000件
接口 SD/SDHC卡（最大32GB），RS-232C，LAN（HTTP服務器功能），USB2.0
顯示 6.5英寸TFT彩色LCD（640×480點）
電源 AC適配器Z1002（100~240V，額定1.7A，50/60Hz）電池組Z1003（連續使用時間180分鐘，通過連接AC適配器充電，充電時間為5小時30分）
體積和重量 300W× 211H× 68D mm, 2.6 kg（含電池組Z1003）
附件 SD存儲卡2GB Z4001×1，電壓線L1000×1（紅、黃、藍、灰、黑×4，鱷魚夾×8），AC適配器Z1002×1，電池組Z1003×1，吊帶×1，USB連接線×1，說明書×1，測量指南×1
