日本日置
010-62973229 010-57107806

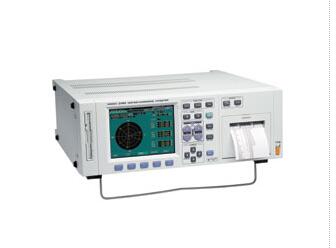

HIOKI 3194馬達/諧波測試分析儀的性能：
用單臺儀器廣泛測量電力，轉速，轉矩，轉換效率和諧波
HIOKI 3194可實現3相變頻馬達的評估
分析設備擴展至馬達評估
使用9603-01 外置信號輸入單元，可將一個轉矩傳感器（應變規）直接連入通道A。再將轉速器的輸出（模擬信號或脈沖信號）輸入通道B，就得到了一個測量轉矩，每分轉數和馬達電力的系統。
HIOKI 3194馬達/諧波測試分析儀的基本參數
接線方式 單相二線至三相四線（使用不同輸入單元）
測量項目 （當選用9600，9601，9602時）
電壓，電流，電壓/電流峰值，有功/視在/無功功率，相位角，頻率，電流/功率累積，效率，負載率，功率因數
諧波（最大3000次），波形
（使用9603-01選件，輸入端口要與應變規型轉矩傳感器配合使用）
電壓，轉矩，RPM，頻率，馬達輸出
測量量程 電壓：6.0000V～1.0000kV，(根據輸入單元而定)
電流：200.00mA～500.00A，(根據輸入單元而定)
功率：根據電壓和電流的輸入單元的組合而定
積分量程 0 to ±999999 TAh/ TWh, (積分時間最高至10000小時)
基本精度
使用9600～9602輸入單元 ±0.1 % rdg. ±0.1 % f.s. (電壓，電流，功率，在45～66Hz)
注：當9270～9272，與9277～9279同時使用時，結果精度是上述這些鉗式傳感器精度的和
頻率特性 使用9600：DC，0.5Hz～1MHz
使用9601: 5Hz～100kHz
使用9602: DC 0.5Hz～200kHz（視測量鉗精度）
信號輸出 模擬電平：電壓，電流，有功功率，5V DC f.s.
波形監測：電壓，電流，1V rms f.s.
D/A輸出：任意選擇8個項目的輸出，DC±5V f.s.
其他功能 6.4英寸TFT彩色液晶顯示幕，GP-IB/RS-232C接口 掃描，平均，F(xiàn)DD，真有效值/平均值整流
電源供應 100/120/200/230 V AC (自動切換), 50/60 Hz
體積及重量 430寬×150高×370厚mm，15kg（含所有選件）
附件 電源線（1）
HIOKI 3194馬達/諧波測試分析儀的選件：
輸入單元 （3194不能單獨使用，測量時需配置一個或一個以上輸入單元）
9600 交直/流直接輸入單元
9601 交流直接輸入單元
*9602 交直流鉗式輸入單元
9603-01 外置信號輸入單元
電流測量 在選用9602時，需使用鉗式傳感器
*9270 鉗形電流傳感器 20 A AC
*9271 鉗形電流傳感器 200 A AC
*9272 鉗形電流傳感器 20/200 A AC
9277 通用鉗形CT 20 A AC/DC
9278 通用鉗形CT 200 A AC/DC
*9279 通用鉗形CT 500 A AC/DC
*9290 鉗形電源轉換器 1000 A AC
打印機
9604 打印機單元
9232 記錄紙 （10m,10卷/盒）
*220H 卷紙器 紙寬70～220mm
PC通訊器
9151-02 GP-IB電纜（2m）
9151-04 GP-IB電纜（2m）
